旋变变压器是用来对电机或发电机进行方向与转速的控制

发布时间: 2020-04-09 08:27:50 来源: 新能源汽车学院

一、是什么

旋变变压器又称旋变传感器,丰田车上也称解析器、转角传感器。是一种位置传感器,可精确检测转子的位置,方向、速度,用来对驱动电机或发电机(回收能量)进行方向、转速的控制。

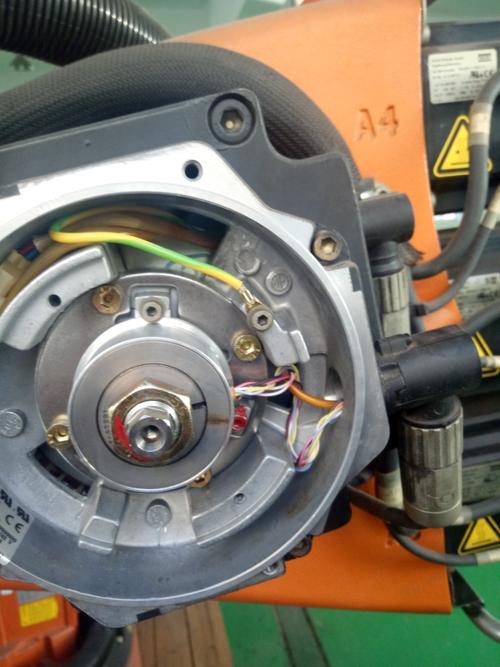

旋变变压器定子

二、结构组成

1.旋变变压器由定子和转子两部分组成。定子绕组相当于变压器的原边,输入励磁电压,励磁频率由控制单元控制,转子绕组相当于变压器的副边,通过电磁感应得到感应电压。

2.定子采用3个线圈,励磁线圈A(输入),输出线圈S(正弦),输出线圈C(余弦)。S、C两线圈互成90度安装。

比亚迪e5旋变变压器转子

比亚迪e5旋变变压器定子

三、工作原理

1.电机控制器向励磁线圈A输入一定量的交流电,从而将特定频率连续施加到输出线圈S和输出线圈C上,与转子转速无关,由于转子是椭圆状,所以定子与转子之间间隙的大小随着转子旋转而发生变化,因此,输出线圈S和输出线圈C的波形峰值根据转子的位置而波动。

2.电动机或发电机检测检测输出线圈峰值,将这些值进行连接形成理论波形,根据S、C的之间的差值估算转子的绝对位置,根据S、C的理论波形相位差确定旋转方向,并根据特定时间段内转子的角度变化估算转速。

四、混动卡罗拉旋变传感器(2个)电路图

五、旋变传感器阻值检测

1.比亚迪e5上高压电控总成上的低压接插件(64pin)端子及含义

低压接插件(64pin)端子

低压接插件(64pin)端子含义

2.旋变传感器检测数据

找到低压接插件(64pin)对应端子,用万用表电阻档检测每个线圈的阻值,应在规定范围内。

正旋阻值(63、64端子):16±1Ω

余旋阻值(61、62端子):16±1Ω

励磁阻值(59、60端子):8±1Ω

六、比亚迪e5旋变变压器的波形检测

1.低压接插件(64pin)端子与示波器连接

2.励磁、正弦、余弦波形

3.驱动电机低速运转时,励磁、正弦、余弦峰值理论波形。

4.驱动电机高速运转时,励磁、正弦、余弦峰值理论波形。

今天聊到这里了,相信你应该知道为什么说旋变变压器是驱动电机的眼睛了吧。
