日本信浓的直流无刷电机的外观和里面的用料情况是怎样的

发布时间: 2020-04-13 08:30:00 来源: 大比特资讯

最近《半导体器件应用》杂志收到一款来自日本信浓(60W)的直流无刷电机(内置驱动板)DR-8838-807A(FN60B-ZL),这款电机的体积不算大,重量为919克,自带驱动,前后滚珠轴承,几乎没有径向跳动,传动效率高,寿命长,是一款静音效果极佳的无刷马达,整个电机可提供60W的输出功率,可以说有这么一款电机,基本就解决了更环保、更高效的需求。那么该产品的外观和里面的用料情况是怎样的呢?下面就由小编为大家一探究竟。

整体外观

整体外观

外观与尺寸

外观与尺寸

外观与颜色线说明

外观与颜色线说明

零部件一览

零部件一览

下减振胶圈、上减振胶圈

下减振胶圈、上减振胶圈

上轴承、转子、下轴承

上轴承、转子、下轴承

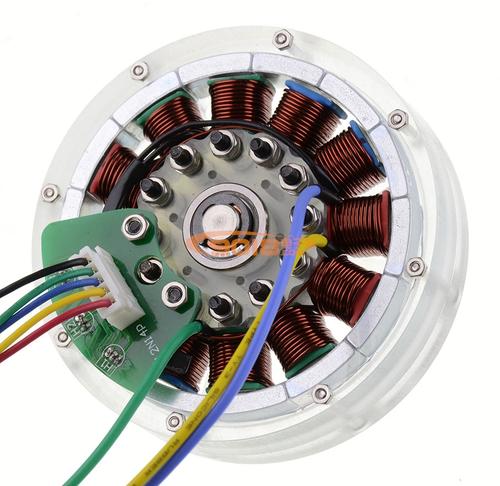

定子式绕组线圈封装

定子式绕组线圈封装

线圈供电和转速反馈插头,线长255mm

线圈供电和转速反馈插头,线长255mm

PCB电路

红线,驱动电压,DC+310V(176V-375V)

黑线,所有电源的负极并接一起

黄线,转速控制0-(+6V)PWN调速

白线,工作电压+15V(14V-16V)

蓝线,转速反馈

罗姆半导体的BD6209AFS三相无刷直流电机控制器

来自罗姆半导体的BD6209AFS三相无刷直流电机控制器,该控制器具有可逆旋转和同步整流的180°正弦换相逻辑的特性,可专门应用于空调、空气清洁剂、水泵、洗碗机、洗衣机以及一般办公自动化设备。

产品特征:

1)PWN控制(高侧开关)

2)0°~+60°相位控制

3)FG信号输出带脉冲数开关

4)VREG输出(5V/30mA)

5)提供四路保护:OCP、OVP、TSD、UVLO

方向和诊断监视器输出,死时间选择开关和电机锁保护

另外,该控制器是将霍尔传感器合成最优驱动信号,并将合成信号输出到外置电平移频器和功率晶体管上,具有宽范围的电源电压,旋转方向并开关和相位控制,并且提供qptimum电机驱动广泛的应用,使moto单元标准化。

绝对最大额定参数:

绝对最大额定参数

SK JAPAN 的4908 SMA6822MZ 高电压三相无刷电机驱动器

来自SK JAPAN 的4908 SMA6822MZ 高电压三相无刷电机驱动器,该驱动器具有内置限流电阻 (22Ω) 的 Boot 二极管、支持 CMOS(3.3V 和 5.0V)电平输入、内置欠压保护电路、内置过热检测电路(Fo 输出)、内置稳压输出功能 (7.5V/35mA)、SIP 封装。可专门应用于空调风扇电机驱动、空气净化器风扇电机驱动、洗衣烘干机风扇电机驱动。

产品特征:

1)250V/2A的MOSFET用于构成三相全桥电路

2)前置驱动IC具有UVLO(欠压保护)、TD(过热检测功能)等保护功能及 7.5V 稳压器输出功能

3)将有限流电阻的自举二极管置于同一封装内

4)采用全塑封装

蓝色Y电容

蓝色Y电容,222M KY 250抑制共模干扰,抗性较好、防触电。

RUBYCON(红宝石)PX系列铅铝电解电容器

来自RUBYCON(红宝石)PX系列铅铝电解电容器,编号A1505,1uf 450V耐高温105℃,持续时间1000H,负载寿命105℃1000-2000小时,符合RoHS检测认证,高度11 mm,重量0.68g。

规范如下:

规范如下

全部拆解完毕

半导体器件应用网总结

这款日本信浓DR-8838-807A(FN608-ZL)采用异性铁氧体径向环形磁铁外壳,机身壳表面光滑清洁,不易受尘土、纤维等因素影响。外部整流供电,直流310V电压输入、60W、0.24A 1400r/min。基本可以解决家用电器(如空调和冰箱)至OA(一般办公室设备)和一般产业机械等的电机需求。

通过拆解发现,机内基本采用业界知名厂家的IC产品,例如罗姆半导体的控制器BD6209AFS、三垦电机的驱动器SMA6822MZ、红宝石的PX系列铅铝电解电容器A1505等,真材实料。此外该电机在运转时振动较小,运行顺畅,噪音较低,并且有过热保护装置,不必担心在高负荷工作下发热的问题。
