三相电机引接线的连接是一个非常关键的内容

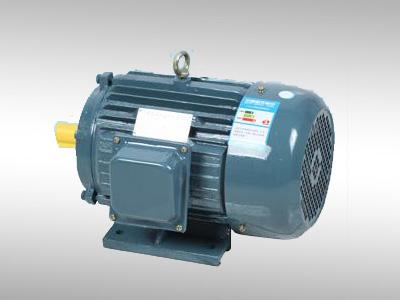

对于产品,特别是三相电机,引接线的连接是一个非常关键的内容。首先是电机引接线与绕组本线的连接,其次是引接线与接端头的连接,还有就是通过接端头,引接线与接线板的连接。
引线与本线焊接可靠性是一个重要因素,焊接过程中,漆包线绝缘清理、焊料符合性,以及后期包扎、绑扎都必须符合要求;引线与接端头的连接位置,一方面要保证端头与引线连接可靠,另一方面不能损伤引接线的导体。
谈到接线板与引接线的连接,大多数的厂家停留在最原始的连接方式,即引接线以相对自由的状态与接线柱连接,对于大规格电机,因为引接线直径较大,再加上有些引线随同绕组浸漆工艺,引线与接线板的连接特别困难,连接结果不美观也不可靠。用心的电机厂家会从接线板的设计、接端头的改进方面下功夫,确保引线与接线板连接过程中不受损,而且也很美观。
知识拓展——如何估算和选择电机电缆的规格
在做具体的控制系统时,常要需要计算负载的大小,来选择电缆的规格,一方面我们可以根据电机铭牌来确定,也可以通过一些公式来计算,其实有一种简单的经验算法很容易估算出来,虽然不是绝对正确,也足以用来做为选择电缆规格的依据。
三相异步电机一般有两种接法,一种是星形接法,另一种是三角形接法。除较小功率(工频电机不超过3kW,变频电机不超过45kW,但不包括起重冶金电机)的电机外,大多数电机为三角形接法。以三角形接法为例,如果是一台380V供电的7.5kW的三相异步电机,那么它的额定每相工作电流约是功率的2倍左右(同极数大功率电机会略小些,而同功率大极数会略大些)即15-16A。实际通过算出来可能是比这个略小一点,我们完全可以按这个电流来选择电缆规格。
那如何依据电流来选择多大截面积的电缆?假设我们选择的电缆为铜芯电缆。我们举例说明,我们要给一台4极15kW的绕线式转子电机配线,可以算出它的额定电流为30A,也是根据经验1平方毫米铜线可以通过4~6A的电流,我们取其中间值5A,那么电缆线的截面积应为30/5=6平方毫米。我们的标准电缆有6平方毫米和10平方毫米的,为了保证可靠性,建议选择10平方的电缆,以避免因过载、发热老化等因素导致引线位置发生故障。其实具体选择中,也可能会选择6平方的,这要综合考虑,负载工作时消耗的功率是多大,如果不足额定功率运行时,可以这样选择,如果基本上要工作在额定功率附近,那建议选择10平方的电缆。
