矢量闭环为矢量控制下使用编码器对电机的速度反馈

2020-02-21 08:56:41 来源:中国传动网 用户:

一、目的

掌握PG卡的接线方式、闭环矢量的调试方法(异步电机)。

二、接线方法

主回路:R、S、T接三相输入电源;U、V、W接电机线;

控制回路、PG卡接线方式:根据说明书的要求,以及附录的PG卡接线方式进行接线;

详细接线方法请按照系统的实际需求,并参看说明书。

三、调试步骤

1、参数自学习,详情请看参数自学习调试指导;

2、F0-00=2,按M键点动,观察是否正常;

3、设置F0-00=1,按照电机名牌设置d0-00~d0-04,并正确选择d0-12,d0-14;

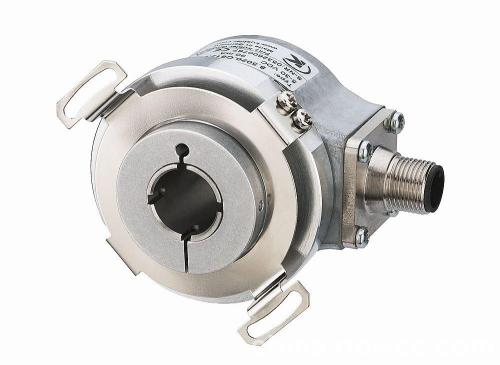

4、d0-11为编码器每转脉冲数,具体请看编码器铭牌;

5、d0-05=2,然后按RUN进行电机完整调谐

5、按M键点动,观察是否正常,若不正常,更改d0-13;

6、再进行点动,观察是否正常。

四、说明

1、矢量闭环和过程闭环是不同的概念,矢量闭环为矢量控制下使用编码器对电机的速度反馈,然后通过PG卡的输送给变频器,然后进行对电机速度的闭环矢量控制;

过程闭环为一般指的是整个系统的,整个过程的闭环,比如恒压供水控制,根据实际的反馈水压和给定的目标水压进行比较,实现整个控制过程的闭环控制;

2、有编码器速度反馈矢量控制 , 即F0-00=1的控制方式。
