电机接线盒里的线头烧了 按以下步骤及方法就可以很容易找出首尾端

发布时间: 2020-04-08 08:30:21 来源: 好汇修

很多时候,电机接线盒里的线头烧了,要换接线柱,找不着首尾端,就要用测量的方法找出首尾端,看下图,按以下步骤及方法,可以很容易找出首尾端:

1.用万用表测出三相绕组,分别标示为U相、Ⅴ相、W相,测量的方法:把万用表调到电阻值档(Ω档),红黑表笔测出有电阻值读数的三相绕组(正常三相绕组电阻值是很接近的),

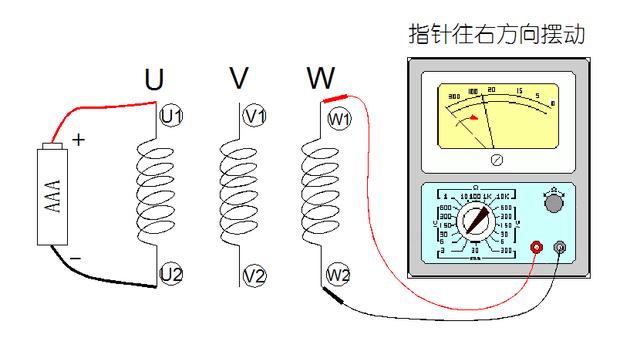

2.其中一个绕组接电池,用万用表测另外两个绕组,观察万用表的指针摆动方向来确定首尾端,具体方法:电池的正极所接绕组端设为首端(U1),那么万用表红表笔所测的另外一相绕组端当指针向右摆动时为首端(W1),用同样的方法测出(Ⅴ1)。

注意:电池可以用普通干电池,也可以用6V/12V电瓶,短时间接入低压不会损伤绕组,测量时将指针式万用表调至直流电压或直流电流低档位。

拓展资料: 星形和三角形连接方法

确定首尾端以后,线头按下图位置安装在接线柱上,三角接法就是用三个连接片竖向连接,星形接法是用二个连接片把三相的首端短接(也可以尾端短接,首端输入电源),

W2 U2 Ⅴ2接入三相电源。

以前见过一些相关教程,觉得有些复杂,特整理了一下,希望大家能看懂,如果大家有更好的方法欢迎留言分享。
