MOONS针对小型精密设备中的小口径混合型步进电机

发布时间: 2020-04-14 08:27:28 来源: 工控网

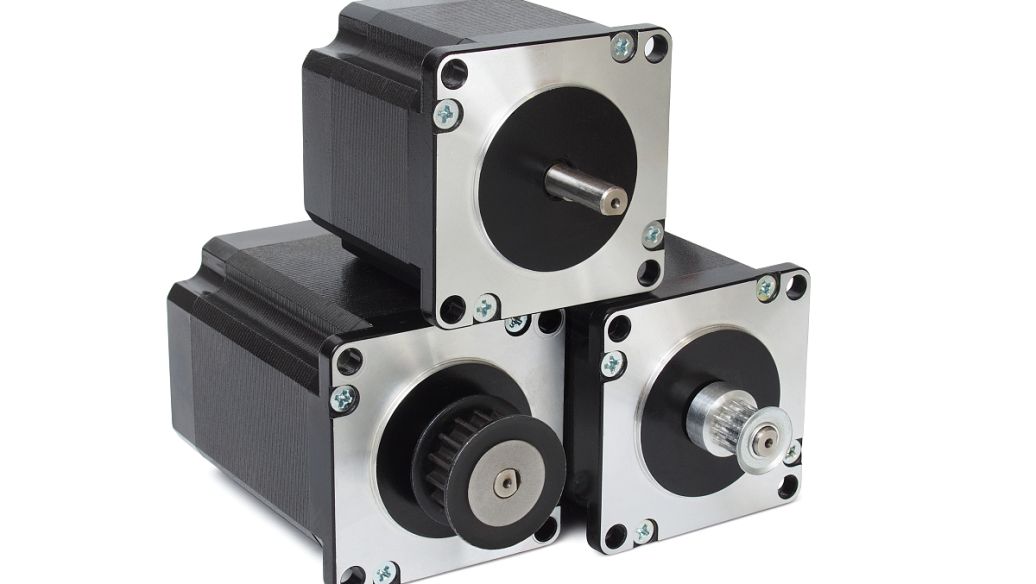

MOONS' 针对小型精密设备中的“小口径混合型步进电机”,新推出优化创新设计的高性能型MS08HY系列。 MOONS 多年来持续不断的加大产品研发上的投入,深入研究混合型步进电机关键技术,依托常年积累的丰富电磁场分析数据、健全的电机仿真模型和海量的产品验证数据,对NEMA8系列电机的磁路结构、安装结构进行了创新升级,使MS08HY系列整体结构更加紧凑、磁路更加合理、电机效率更高,性能更优。同时,电机安装方式更加丰富多样,客户可根据需求灵活选择。

高转矩

优化的磁路设计,使电机达到很高磁效率,实现更高的转矩输出。


结构紧凑 - 小体积、更轻盈

MS8HY系列电机具有更小的机身直径,机身直径从常规产品的Φ27mm缩小至Φ22mm。与市场主流产品相比,在具有相同电机厚度时,可以使电机体积下降约18.5%、电机重量减少约10%,为客户实现设备的小型化、轻量化设计提供帮助。


精巧的机身设计

MS8HY系列电机提供方形端盖和圆形端盖两种结构供客户选择,其中MOONS’创新设计的圆形端盖结构,为客户节省了更多的安装空间。更有后插式出线结构的精巧设计,可以很大限度的减小用户布线空间,充分展现出新设计电机在结构紧凑小型化上的特点。满足了便携式医疗设备、微型监控摄像头、电子显微镜等高端应用领域对轻量化、微型化、高精度步进电机的需求。


丰富多样的安装和连接形式

· 方形端盖

方形端盖设计是目前市场同类产品的主流设计,MS8HY系列方形端盖设计提供两种安装孔间距(15.4mm和16mm)供客户选择,覆盖市场所有主流设计。

· 圆形端盖

MOONS' 依托先进的装配工艺,创新设计了圆形端盖,与电机铁芯完美匹配,搭配标准梭形安装板,提供便利安装的同时将电机结构尺寸缩小,很大程度的减少了安装空间。备注:圆形端盖设计可根据客户安装需求,提供安装板定制化服务。


· 引线式、插座式连接

引线式连接与电机实现永久性连接,客户可以定制引线的长度、或者引线尾端的连接器类型,实现与电机驱动器快速、牢靠的连接。

插座式连接拥有前插、侧插、后插等三个方向,尤其后插式连接可以实现电机机身小型化。

多样式的出线方式

客户可以根据自身安装需求,灵活地选择出线形式和方向,用来缩短系统配线长度,减少配线作业,或避免引出线出线弯折带来的风险及安装空间浪费,实现快速、可靠的连接。

· 方形端盖


· 圆形端盖


定制化电机及相关搭配产品

这些电机常用于各种力矩需求的应用场合。 我们的标准电机除了提供基本的定制,还提供之后的客户和产品支持。 可用的定制包括基于特殊运作环境下的更优性能的绕组定制、多种出轴定制、 多种出线方式、连接器及编码器、齿轮箱定制。


· 闭环控制的高精度表现(需要编码器) MS8HY系列步进电机尺寸小,但仍可与光电旋转编码器组装。 客户可以便捷的为电机制造一个闭环控制系统,相对于开环系统实现更高的可靠性和效率。 而且,这种闭环系统还具有振动小,发热低,启停稳定的优点。

· 编码器安装尺寸


· 推荐编码器
