英特尔在光子学领域取得突破，面向新兴人工智能市场推出了全球首个完全集成的光计算互连。

英特尔最新互连解决方案旨在通过新标准取代传统I/O连接

当我们谈论互连的世界以及它们对人工智能市场的重要性时，光子学的前景被多次讨论，看起来蓝队终于想出了解决方案。他们最新的新闻稿显示，英特尔集成光子解决方案(IPS)集团已经开发出业界首款OCI互连，考虑到该技术将带来的性能改进，这被视为市场的巨大里程碑。

数据在服务器之间不断移动，给当今数据中心基础设施的功能带来了巨大压力，而当前的解决方案正迅速接近电气I/O性能的实际极限。然而，英特尔的突破性成就使客户能够将共封装硅光互连解决方案无缝集成到下一代计算系统中。

我们的OCI可提高带宽、降低功耗并扩大覆盖范围，从而实现ML工作负载加速，有望彻底改变高性能AI基础设施

具体来说，英特尔表示，他们最新的OCI通过共封装的光学输入/输出提供更高的带宽数据传输，并支持高达64个通道的32Gbps数据传输速度。光学I/O互连的一些好处包括：

更好的带宽

更高的能源效率

降低延迟

更长的距离

该技术还可以扩大距离，目前支持长达100米的光纤。与传统的“电气I/O”相比，TeamBlue将距离增加了100倍，这对AI市场来说是一个巨大的里程碑。该公司表示，从电气到光学的转变就像从“马车”到“机动车”的转变，所以你可以想象我们正在讨论的改进程度。

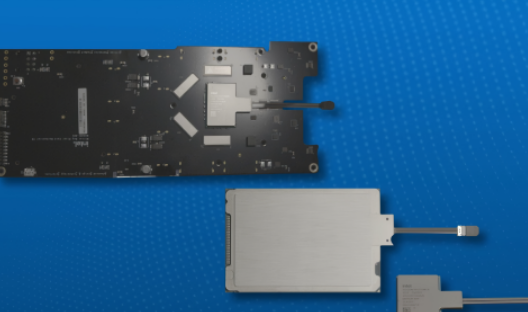

图片来源：英特尔

至于英特尔最新的OCI的工作原理，该公司采用了硅光子集成电路(PIC)，其中包含其他用于通过光传输数据的元件。据报道，第一个实现支持每秒4兆兆位(Tbps)的双向数据传输，并采用共同封装设计，使其更节能、速度更快。

英特尔的唯一目标是克服传统电气I/O连接中的障碍，并创建满足快速增长的人工智能市场的有效解决方案。
